首先，當過程處于統計控制狀態，6個連續的點不越界的概率很顯然是 （） ，但是如果連續遞增或者遞減，則相當于一個排列組合的過程（遞增排列或遞減排列），因此，其概率僅有：

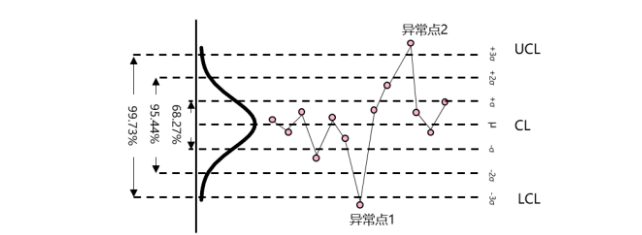

      由此可以看出，這個概率非常小，因此，認為存在某種特殊因素的干擾導致了這種情況的發生。所以說，控制圖的原理是基于『小概率事件不輕易發生，如若觀測到小概率事件，就認為過程受到了特殊因素的影響?！?/p>

二、各種常規控制圖的使用選擇

     當我們需要建立控制圖來監控質量異常時，我們需要根據質量特性來進行選擇，圖2是《Statistical Process Control, reference manual, AIAG》給出的控制圖選用程序，非常清晰地指明了如何通過質量特性來選擇控制圖，這里需要說明一點是，在化工企業里面，由于某些產品性質均勻，所以采用I-MR單值圖的情況會較多。

圖2：控制圖選用程序（AIAG）

      此外，在控制圖的選擇中，除了考慮數據類型、子組容量以及批次量的大小和是否均勻等因素外，有時候還需要考慮過程的波動大小，如果某些特征值波動非常小，可能就需要通過特殊控制圖來進行跟蹤，同時，也需要根據測量成本來選擇采取子組容量的大小。

三、控制圖使用注意事項以及應用場景介紹

       對于常規控制圖的使用，它要求數據必須具備以下三個基本條件：

（1）數據相互獨立；

（2）數據大體上服從正態分布；

（3）過程變異只有隨機誤差。

      如果數據不滿足以上三種條件，則需要對數據處理之后才可以使用控制圖來對過程進行監控，比如，數據分布不正態的情況下，可以通過適當?shù)淖儞Q使得非正態分布轉化為正態分布，這里比較規范和通用的做法是運用Box-Cox法進行變換。

      在工業現場，控制圖的應用場景非常之多，表1針對各種類型的控制圖列舉了一些應用場景以供參考：

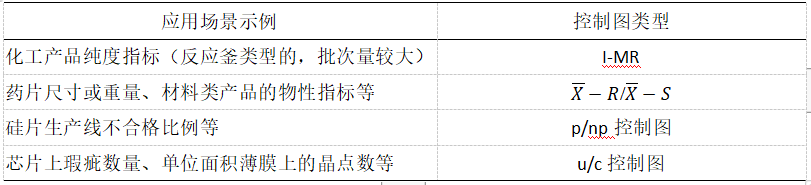

表1：各種控制圖的應用場景介紹

四、一個完整的案例

      在油漆制造過程中，用相同的壓注嘴連續地向1加侖的油漆罐注入油漆。為了監測這個過程，決定在接下來的25h內每小時一次抽取5個連續的罐，測量每個罐的重量，樣本數據如表2所示，需要通過合適的控制圖來判定過程是否受控。

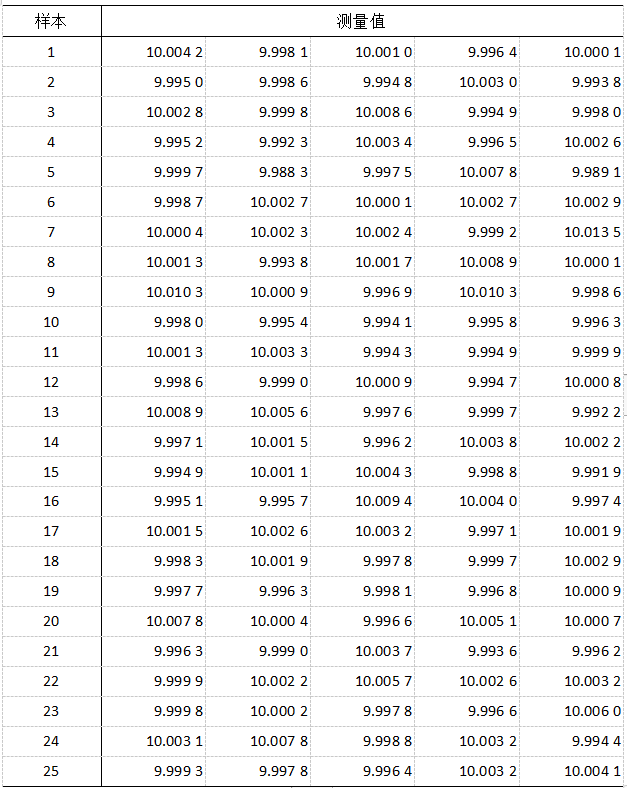

表2：來自油漆裝料過程的子組容量為5的25個樣本

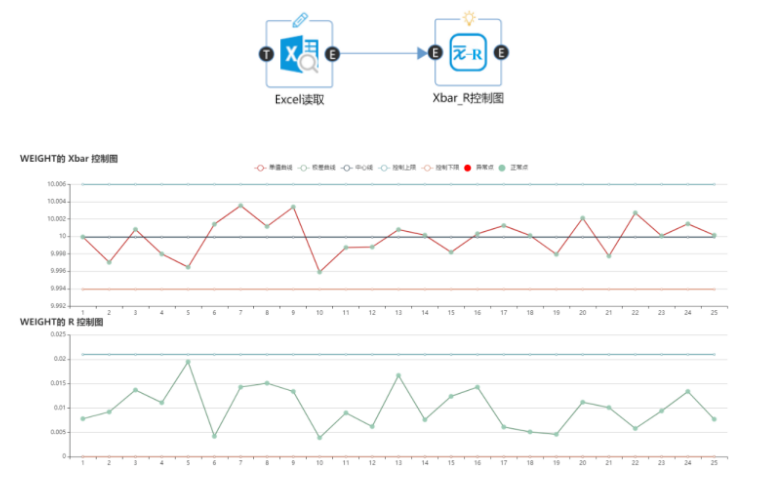

      對于這個問題，由于子組容量小于9，且數據是數值型變量，最合適的控制圖方案是控制圖。將數據導入國工智能數據大腦平臺，通過控制圖分析后得到如下結果：

     此外，國工智能數據大腦平臺SPC工具的優勢在于它具有服務化計算功能，數據無需導入，就可以實時進行分析和實時進行報警，所以一旦過程參數越界、發生異常，系統就自動發出報警到各種移動設備上，便于管理人員在第一時間發現問題，并安排進行相應的干預，這樣就可以避免重大質量事故的發生，提升產品的合格率和質量穩定性。

參考文獻：

[1].《統計學》，[美]William M. Mendenhall等著

[2].《六西格瑪管理統計指南》，馬逢時等著

[3]. Statistical Process Control, reference manual, AIAG
