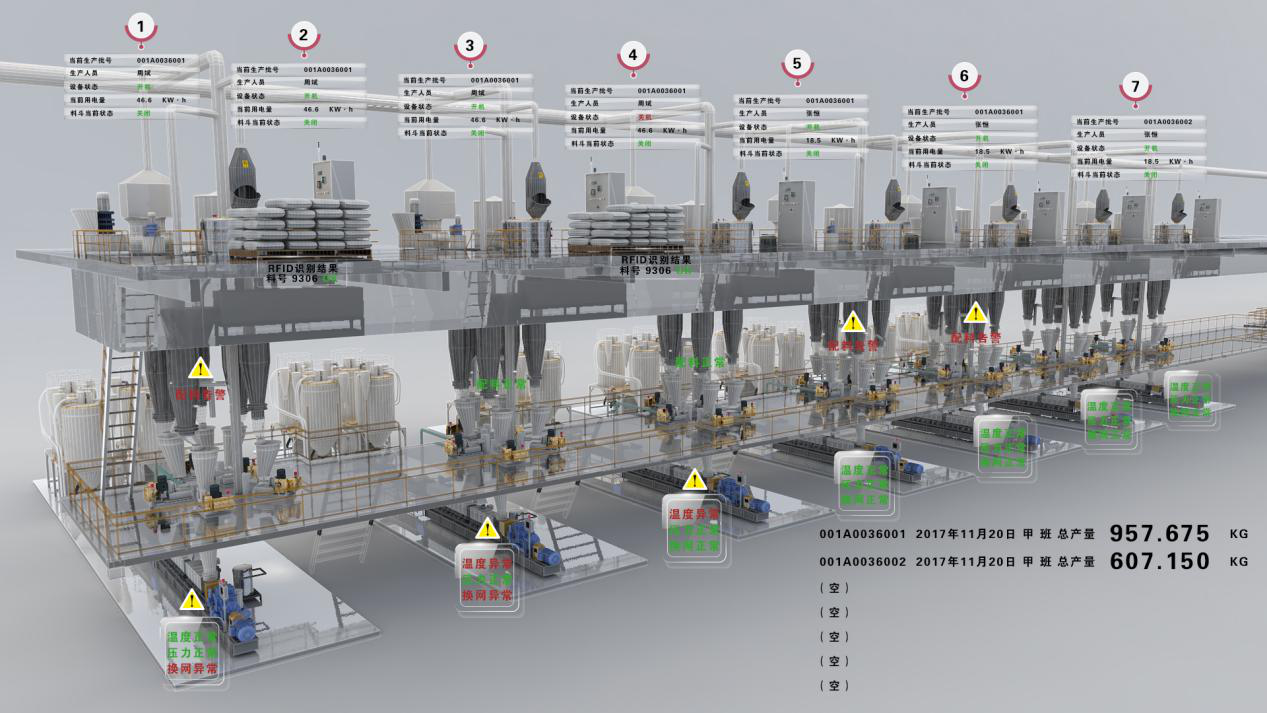

scada系統即數據采集與監視控制系統，支持市場上常見的控制器和通訊協議。并且針對不同的現場可定制開發，來滿足通訊要求，并且系統通過對現場設備系統集成，打通生產現場過程控制層與企業運營管理層間的聯系，并對關鍵設備聯網改造，實現設備層、信息管理系統的數據交互，實現對產品、生產進度、生產效率、質量信息、 設備運行等管理過程的可視化、數字化、智能化改善，提高生產效率和產品質量、降低生產成本和能耗，打造生產過程數字化管控能力，以支撐公司精益生產優勢，進而提升企業生產制造的網絡化、數字化、智能化水平，逐步實現智能制造。

scada系統主要包括三部分組成，主站端，通訊系統和遠程終端單元。

1、主站系統

系統的主站過去是基于UNIX操作系統家族和XWINDOW圖形界面的。隨著計算機系統的發展，特別是PC機的發展，PC機和PC機上運行的操作系統在扮演著越來越重要的角色。

龐大的主站系般包括如下內容：

（1）通訊前置系統，主要負責解析各種不同的規約，完成通訊接口數據處理，包括數據轉發。包括前置計算機，串口池或者MODEM池，機架，防雷措施和網絡接口。

（2）實時數據庫系統，主要包括運行實時數據庫的服務器。

（3）工程師工作站，負責系統的組態、畫面制作和系統的各種維護。

（4）生產調度工作站，是監控系統的主要用戶，顯示畫面，畫面瀏覽，實現各種報警等。

（5）各種監控工作站，主要用于特別龐大的系統，幾個人已經無法監控的情況，這時會根據需要，設立各種的監控工作站，每個工作站有人員工作。

（6）歷史數據庫服務器，是scada系統保存歷史數據的服務器。

（7）WEB服務器，是現在主站系統的一個流行趨勢，只要用戶裝有瀏覽器軟件，得到相應的授權，就可以訪問相應的他關心的數據。

（8）上層應用工作站，主要用于實時數據和歷史數據的挖掘工作。在電力系統比如潮流分析，負荷預測，事故追憶，電網穩定性分析，能量管理等等。在自來水行業包括管網壓力損耗分析，管網經濟性分析，管網漏失分析等。在采油工程上，包括示功圖顯示，示功圖分析，泵況分析，功圖計產等等。

作為scada系統的主站系統，大的系統可能有幾十個上百個工作站，多個服務器。為了保證系統的可靠性，采用雙前置系統，多服務器系統，兩個網絡。但是對于簡單的主站系統可能就只有一臺計算機，運行一套軟件。

2、通訊系統

scada通訊系統是最豐富多彩的，有很多通訊方式是很多人都沒有聽說過的。一般分類大體可以分為兩類，有線和無線，但是隨著通訊技術的發展，基于各種網絡的通訊方式也發展很快，這種通訊方式很難歸結到有線或者無線的范疇，所以也單獨作為一類。

有線方式比較多：音頻電纜，架空明線，載波電纜，同軸電纜，光纖，電力載波等。在有線上傳輸大體分為基帶傳輸和調制傳輸，基帶傳輸是在介質上傳輸?shù)氖菙?shù)字信號，可能也要經過信號變化。調制解調傳輸要經過模擬數字變換的傳輸。很多介質既可以作為調制傳輸。

3、遠方終端單元

scada系統遠程終端單元有一個專門的詞匯RTU。RTU一般包括通訊處理單元、開關量采集單元、脈沖量采集單元、模擬量采集單元、模擬量輸出單元，開關量輸出單元和脈沖量輸出單元等構成。還有一些其他的接口方式，比如電力變壓器的分接頭，氣象的格雷碼接口，水文的BCD碼接口等等。

現在的RTU出來完成本身的數據采集工作和協議處理之外，還要完成和各種IED設備的接口和協議轉換工作。而且RTU的通訊處理單元的能力越來越強大，而相應的采集工作卻在逐漸的弱化，由各種IED設備代替了。

RTU在中國電力系統的最大發展就是用交流采樣算法直接計算線路的電壓、電流、有功功、無功功率、功率因數、頻率、諧波等，取代了傳統的電力變送器，降低了成本，降低了接線復雜度，減少了誤差環節，提高了精度。而今綜合了保護、遠動、計量的設備已經出現了，而傳統的遠動已經基本退出了歷史舞臺。
